一、产品简介

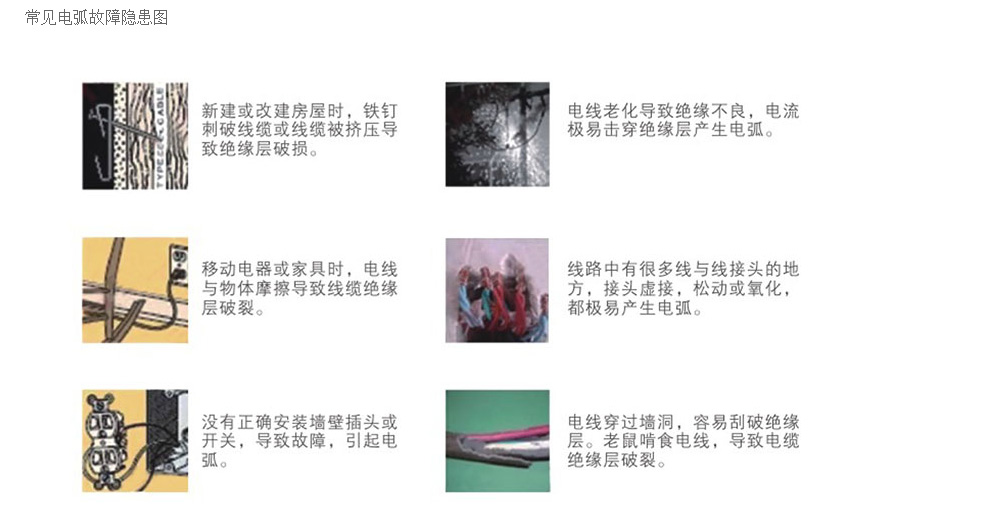

AFDD-ZG-63电弧故障检测装置是一种新的用电线路保护装置，简称AFDD（Arc fault detection devices）。其主要功能是检测和辨别危险的接地电弧故障，并联电弧故障和串联电弧故障，并及时驱动使电流断开的装置动作避免发生电气火灾。采用嵌入式系统数字电路控制和独创性的电弧特征识别算法，体积小功能强，实现故障电弧的自动监测和防护，有效地保障低压配电线路和用户设备以及人身的安全。

二、领域及用途

AFDD-ZG-63电弧故障检测装置可安装在输电系统的配电箱中，也可以安装在家庭，办公室，各种大型超市，百货商场，医院，飞机场，纺织厂，库房，油库，炼油厂，娱乐场所，酒店，石油运输管道等各个控制点等场合，凡是有用电的地方都可以安装使用该装置，广泛用于电气防火。

三、功能及特点

性能可靠

采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法,实现时域和频域同时定位。

其功能特点具体如下
1.具有自动控制和人工控制功能
2.具有检测和辨别危险的接地电弧故障，并联电弧故障和串联电弧故障的功能
3.具有及时驱动使电流断开的装置动作避免发生电气伙灾的功能
4.具有检测过流、短路、过压等诸多功能
5.具有故障记忆功能，便于故障查询，分析
6.具有指示灯报警功能
7.具有多个额定电流，电压功能
8.具有单级额定接通和分断功能
9.具有显示故障结果的功能
10.具有自由脱口功能
11.具有防锈，耐潮湿，电击防护功能
与分离元件电器构成的系统相比，具有控制与保护自配合的特性，AFDD集控制与保护功能于一体， 相当于电弧检测识别器+断路器。很好地解决了分立元件间保护与控制特性的匹配问题，使保护与控制特性配合更完美合理。
与短路器，熔断器相比具有对电弧检测和保护的特性，以电路器和熔断器为基础的常规短路保护机构，只能在短路容量很小电网时，才能满足设备功能保护，而发生电弧故障时由于电流强度较小，低于目前电力系统特别是低压配电领域广泛安装的过流保护设定值，因此不能对电弧故障进行全面防护。
与传感器检测电弧装置相比具有全面检测的特性，由于利用传感器检测电弧参数时，必须满足在故障电弧发生的位置，这就给全面检测供电线路中的故障电弧带来了不便，而AFD很好地解诀了这点。

与剩余电流保护器(RCD) 相比具有实时性，在发生串联和并联电弧故障时，故障阻抗降低了负载电流，使得电流低于RCD的脱扣值，导致RCD不能实现迅速脱扣。

四、型号定义

五、主体结构及工作原理

主体: AFDD-ZG-63电弧故障检测装置主要由电源模块，信号调理模块，脱扣器模块和通讯接口模块等组成。
电源模块:向AFDD-ZG-63电弧故障检测装置内的相关器件供电。
信号周理模块:
通过线电流互感器将主回路中的电流信号通过信号调理模块，信号调理模块通过对该信号进行放大，整流，滤波然后送至单片机处理。
AFDD-ZG-63电弧故障检测装置中，脱扣器模块的电磁结构部分采用了新型的节能技术，将开关电磁系统的铁芯损耗和短路损耗降至低，大程度的节约了电能。增加了缓冲装置以减少电磁系统的额能量冲击，从而提高了开关的吸合性能，延长了使用寿命。
脱扣器模块的操作机构能接收来自主控芯片MCU检测到的故障信号，通过控制触点切换线圈回路，由电磁机构分断主电路，故障排除后打开操作按钮复位。
通讯接口模块:
通过该模块可以把电流，电压，电流相位，电弧信号等数据实时传送到终端计算机，可以实现远程监控，下图就是发生串联电弧时，MCU将数据信息发给上位机的电流数据信息。数据处理模块借助自主研发的专用AFDD-ZG_上位机开发平台进行数据分析及特征参数提取。建立PC模拟器，在于微处理器通用。

工作原理:
AFDD-ZG-63电弧故障检测装置的主控芯片MCU实时检测主回路中的电流信号，当检测到主回路中发生故障电弧时，单片机发出脱扣信号，脱扣电路实时脱扣操作。
过载及其他保护，AFDD-ZG-63电弧 故障检测装置的主控芯片MCU也会实时检测主回路中的过载，欠压，过压，过流等故障时发出故障信号给脱扣器。将电路断开，实现保护操作。

六、11大优势

1.对电磁机构进行技术改进，在材料和工艺上以及电子线路进行处理，避免了以前电磁铁长时间工作发热，温度过高，大大降低了电磁铁的工作温度，从而提高了使用寿命。
2.适用于各种类型的负载，稳定性高
3.线路工作电流最高可达63A
4.采用高性能的单片机为系统设计，实现数字化控制
5.专用电磁式脱扣机构，极大提高了过流保护的精度
6.发生电弧故障时，MCU内部进行多重判断，当所有特征都吻合后，才会进行脱扣动作
7.产品适用范围广，住户，企业，医院，学校及科研单位
8.一体化，将短路保护，电弧保护结合成- -体
9.稳定，不会因抑制负载或EMI负载的屏蔽而影响其他检查能力
10.多域检测，时域，频域

11.安装方式灵活，导轨式。

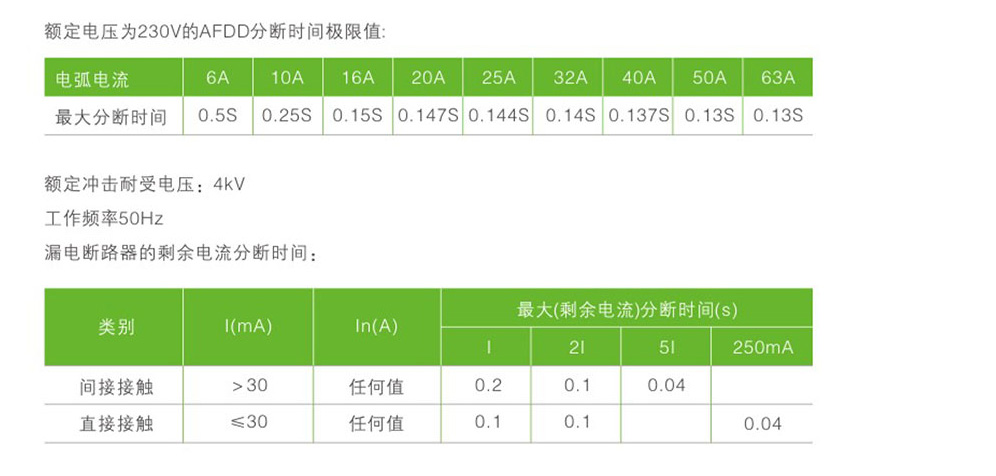

七、特性参数

八、操作说明

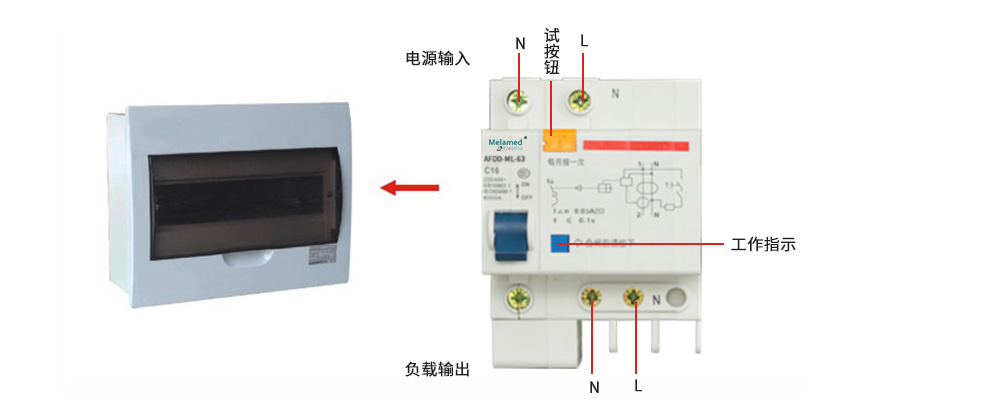

按键说明:

实验按钮，用于检测AFDD-ZG-63的电弧功能
手柄，用于接通和断开电弧，将手柄扳到ON位置接通电路，OFF位 置断开电路。
操作说明:
将AFDD的手柄至于0FF位置正确接入电路。
将AFDD的手柄至于0N位置，接通电路
电弧测试，按下测试按钮AFDD跳闸是为正常,若不正常请更换
将AFDD的手柄至于0N位置，接通电路。

九、安装方式及外形尺寸

十、基本接线图

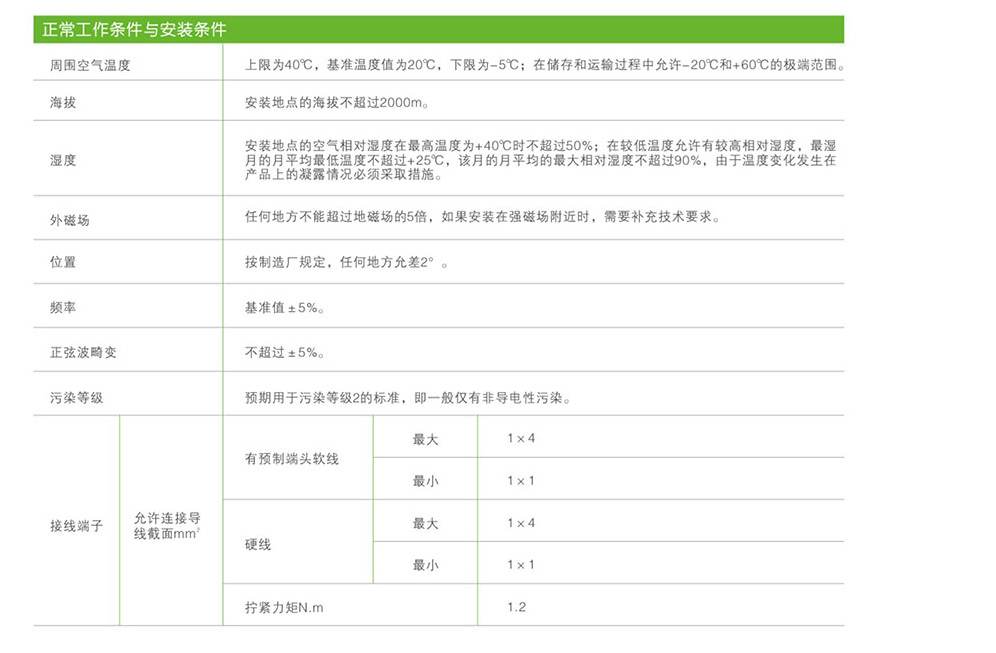

十一、正常工作条件与安装条件
